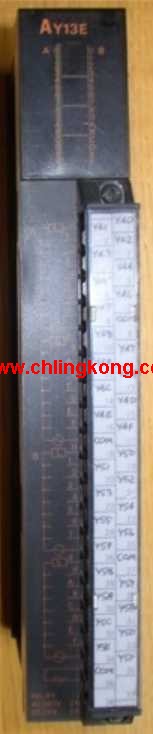

導軌安裝用適配器。單元連接CPU單元用。輸出點數：24點。
電壓：AC100～240V。
OFF時漏電流：0.1mA。
輸出類型：雙向可控硅輸出。
應答時間：0.5Hz+1ms三菱顯示模塊。
36點端子臺。
帶短路保護。
帶浪涌吸收器。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電AY13E
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等三菱顯示模塊。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點三菱顯示模塊。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點繼電器輸出模塊。位置檢出軸數：1軸。
分辨率：4096。
輸出通道數：16通道繼電器輸出模塊。
在三菱的PLC網絡中進行通信時，
不會感覺到有網絡種類的差別和間斷，
可進行跨網絡間的數據通信和程序的遠程監控、修改、調試等工作，
而無需考慮網絡的層次和類型。
MELSECNET/H和CC-Link使用循環通信的方式，
周期性自動地收發信息，
不需要專門的數據通信程序，
只需簡單的參數設定即可繼電器輸出模塊。
MELSECNET/H和CC-Link是使用廣播方式進行循環通信發送和接收的，
這樣就可做到網絡上的數據共享。
對于使用的Ethernet、MELSECNET/H、CC-Link網絡，
可以在GX Developer軟件畫面上設定網絡參數以及各種功能，簡單方便。A1ST60模擬定時器模塊具有8個模擬定時器。
每個定時器能在0.1-600S之間設置，
其精度正負2%。
定時器的定時常數面板上的刻度盤設置，
用小螺絲刀即可方便地調節。A65B/A68B/A55B/A58B連接電纜。
長度：1000mm。電纜長度：20米。
PC到GOT長距離連接電纜。
用于GOT與GOT之間連接。輸出點數：16點。
電壓：DC12/24V。
OFF時漏電流：0.1mA。
輸出類型：晶體管輸出(sink type)。
應答時間：2ms。
8點/個公共端。
20點端子臺。
帶短路保護。
帶浪涌吸收器。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功功能日趨完善，其應用也越來越廣泛AY13E。
不同系列不同型號的PLCC其性能各有不不同，適用場合也各有側重，
價格上也有較大差異三菱AY13E。因此PLC選型時，
在滿足控制要求的前提提下，
應考慮最佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序AY13E。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。
AY13E操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AY13E&select=5
