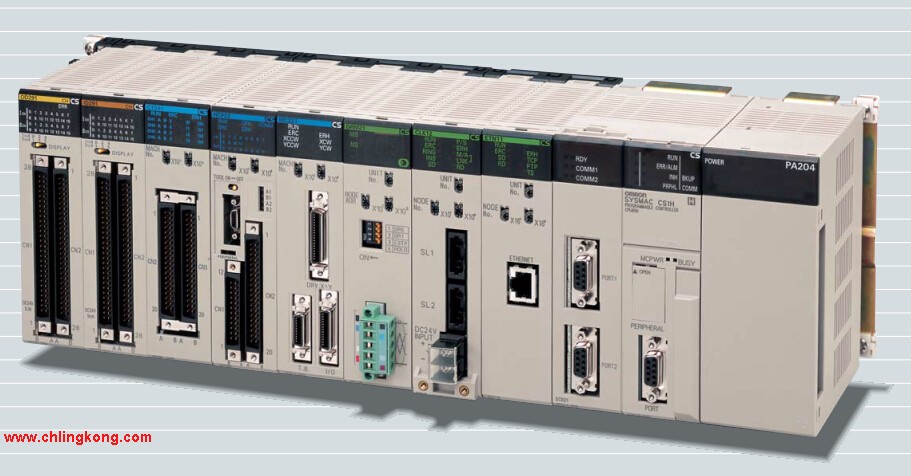

用于雙CPU雙I/O擴展系統，4個位。
實現高可靠性的基于PLC的雙過程控制系統。
可以創建各種系統配置，
例如使用帶內置回路控制板(LCB)功能的CS1D過程控制CPU單元的雙CPU系統，
或使用安裝于CS1D CPU單元內插板凹槽的回路控制板的單CPU歐姆龍3G8F7-CLK13-E。
您可以保留通用PLC基礎的開放性和高性價比，
同時以等效于DCS的一些功能和性能的過程控制功能和可靠性來擴展PLC控制范圍3G8F7-CLK13-E通信電纜：雙絞屏蔽(STP)電纜。
通信功能：Tag數據鏈接功能，消息通信功能。
無需編程，只需簡單設置連接即可輕松獲取大容量tag數據鏈接歐姆龍3G8F7-CLK13-E。
Tag數據鏈接可以用于與高256個連接上的多256個節點交換數據。
每個單元多可以設置256個連接，
每個連接多可包含722字，
鏈接數據多可總共有184,832字。（對總體網絡的數據鏈接容量沒有限制。）
數據并發性在每個連接中維護（多為722字）。
可以為個別單元更改Tag數據鏈接設置，即使是在tag數據連接正在網絡上使用時歐姆龍3G8F7-CLK13-E。
可以使用網絡配置器來診斷錯誤，并且可以通過狀態標識的各種組合來系統錯誤。
輸入點：8點輸入。
信號范圍：0～100mV、正負100mV。
轉換速度分辨率：200ms/8點輸入。
外部連接：可拆卸端子塊歐姆龍Controller Link板卡。
輸出定標(正負32,000)。
變化率計算和報警。
輸入通道之間相互緣， 因此可防止熱電偶輸入之間形成多余的回路。（CS1W-PTR01/02除外）
每個單元多可連接8個模擬量輸入。
過程值報警 （HH、 H、 L、 LL）。
頂部/底部/山谷保持 （僅CS1W-PTS11/PTS12/PDC11）歐姆龍Controller Link板卡。
輸入斷線報警。8槽，可以安裝8個模塊，不含CPU和電源。
只能用于CS系列PLC的模塊。
兩個擴展裝置系列，長度多達50米，適用于長距離擴展，
多可包括72個單元和7個裝置。
由于在12m距離內具備多達80個單元和7個裝置的擴展容量，CS1可滿足大型控制需求歐姆龍Controller Link板卡。
或者，一個I/O控制單元和多個I/O接口單元可用于連接兩個系列的CS1長距離擴展裝置
(各延長多達50m且共包含多達72個元和7個裝置)。CS1基本I/O單元、CS1高功能I/O單元和CS1 CPU總線單元可安裝在裝置中的任意位置，
且無需滿足特殊遠程編程要求即可進行編程。
注:C200H單元不能安裝在長距離擴展裝置置中3G8F7-CLK13-E。兩個RS-422A/485端口。
不使用I/O插槽，增加串行端端口數歐姆龍3G8F7-CLK13-E。
使用RS-422A/485實現1：N連接通用外部設備。
接收到數據時，在CPU單元中產生中斷。
在CPU或擴展機架上安裝多達16個單元（包括所有其它CPU總線單元）。很適合需要多串行端口的系統。
