Ethernet網絡模塊10BASE-T/10BASE5。
控制層/MELSECNET/10（H）是整個網絡系統的中間層，
在是PLC、CNC等控制設備之間方便且高速地進行處理數據互傳的控制網絡三菱AC03WU。
作為MELSEC控制網絡的MELSECNET/10，
以它良好的實時性、簡單的網絡設定、無程序的網絡數據共享概念，
以及冗余回路等特點獲得了很高的市場評價，
被采用的設備臺數在日本達到高，
在上也是屈指可數的AC03WU
而MELSECNET/H不僅繼承了MELSECNET/10的特點，
還使網絡的實時性更好，數據容量更大，
進一步適應市場的需要三菱AC03WU。輸入點數：32點。
輸入電壓及電流：DC12/24V　7mA。
輸入應答時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：24點。
輸出電壓：DC12V/24V。
OFF時漏電流：0.1mA。
輸出應答時間：2ms。
輸出類型：晶體管輸出。
8點/1個公共端三菱AC03WU。
36點端子臺。
帶浪涌吸收器。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點三菱ROM程序單元電纜。

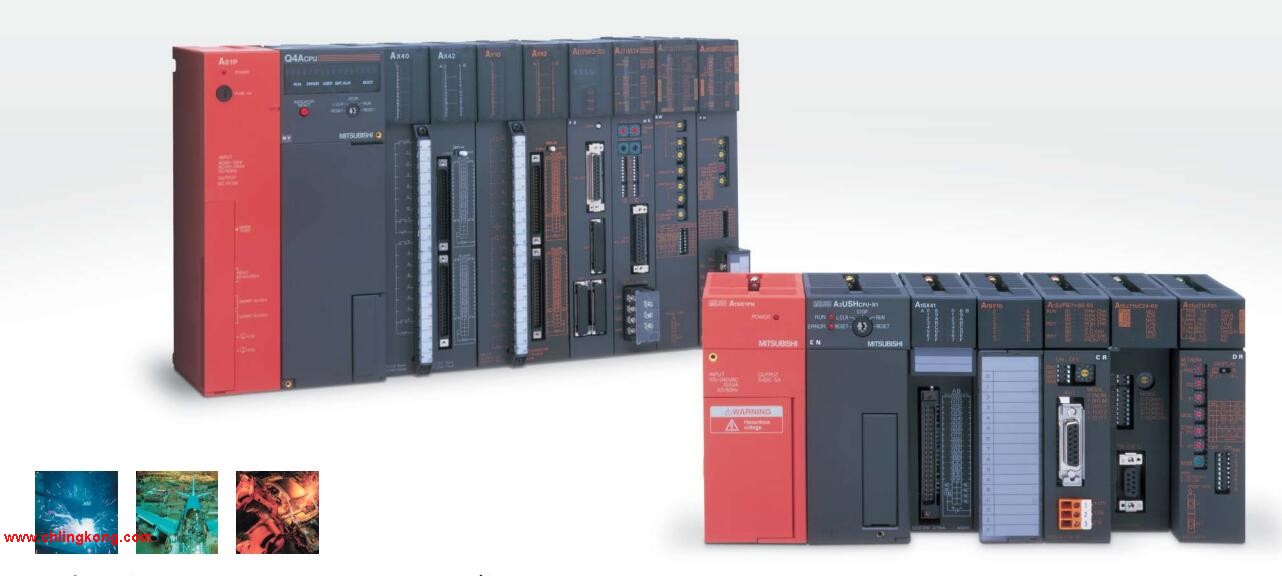

三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電三菱ROM程序單元電纜。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等三菱ROM程序單元電纜。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。MELSECNET/10,MELSECNET/H同軸。
輸入電壓：AC100-240V。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PPLC的I/O點與輸入/輸出設備的連接圖或對應關系表，
該部分也可在第2步中進行AC03WU。

設計PLC外圍硬件線路三菱AC03WU。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
