列表三菱CC-link
CC-Link是一種開放式現場總線,其數據容量大,通信速度多級可選擇 ,而且它是一個復合的、開放的 、適應性強的網絡系統 ,能夠適應于較高的管理層網絡到較低的傳感器層網絡的不同范圍 。
CC-Link 網絡的特點
CC-Link(Control &Communication Link ,控制與通信鏈路系統),是三菱電機新近推出的開放式現場總線，其數據容量大,通信速度多級可選擇 ,而且它是一個以設備層為主的網絡，同時也可覆蓋較高層次的控制層和較低層次的傳感層。一般情況下 ,CC-Link 整個一層網絡可由 1 個主站和 64 個從站組成。網絡中的主站由 PLC 擔當, 從站可以是遠程I/O模塊 、特殊功能模塊 、帶有 CPU 和 PLC 本地站、人機界面、變頻器及各種測量?jī)x表 、閥門等現場儀表設備 。且可實現從 CC-Link 到 AS-I 總線的聯接。CC-Link 具有高速的數據傳輸速度, 最高可達 10 M b/ s 。 CC-Link 的底層通信協議遵循 RS 485 , 一般情況下, CC-Link 主要采用廣播-輪詢的方式進行通信 ,CC-Link 也支持主站與本地站 、智能設備站之間的瞬間通信 。2005年7月CC-Link被中國國家標準委員會批準為中國國家標準指導性技術文件。
CC-Link 網絡的功能
CC-Link 網絡具有完善的 RAS(Reliability , Availability, Serviceability)功能。即自動返回、切斷從站、通過鏈接繼電器/寄存器的錯誤檢測功能 。
輸入模塊

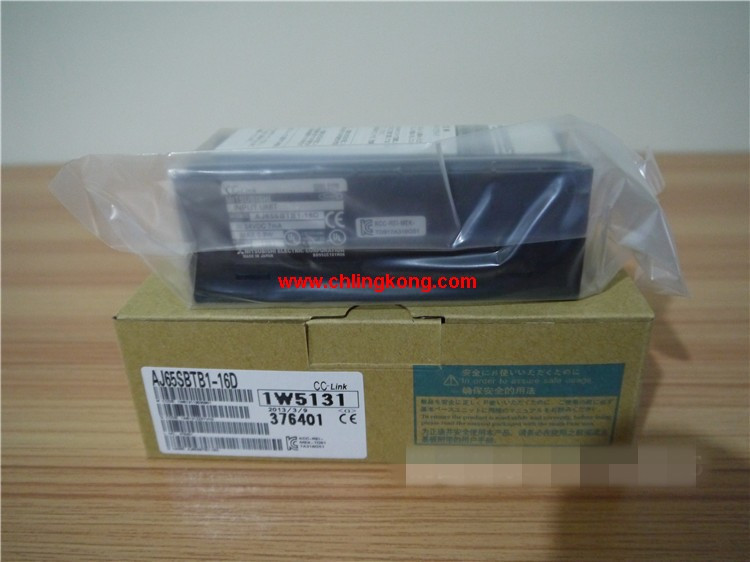

AJ65SBTB1-16D
輸入形式：DC輸入，正極公共端/負極公共端。 輸入點數：16點。 輸入響應時間：1.5ms以下。
輸入模塊

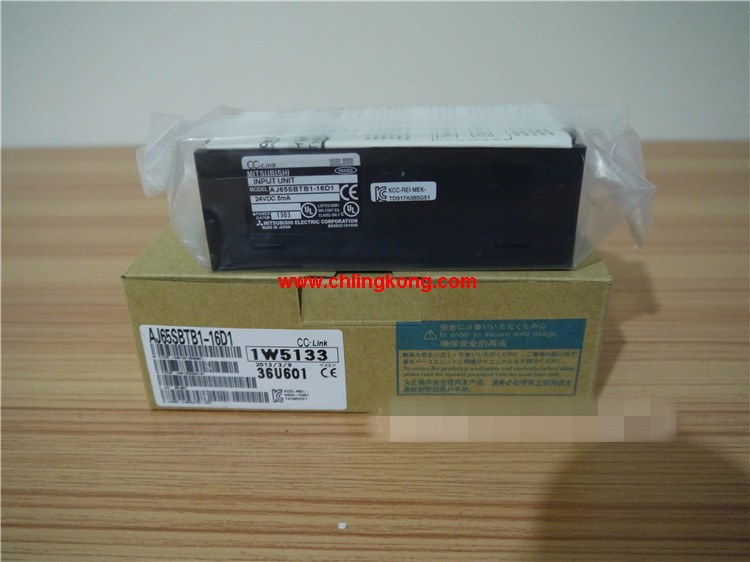

AJ65SBTB1-16D1
輸入形式：DC輸入，正極公共端/負極公共端。 輸入點數：16點。 輸入響應時間：0.2ms以下。
輸入模塊

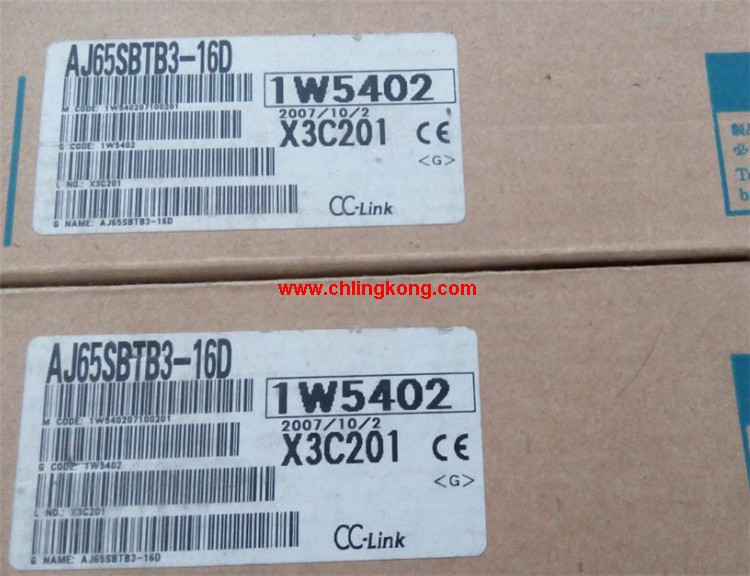

AJ65SBTB3-16D
輸入形式：DC輸入，正極公共端/負極公共端。 輸入點數：16點。 輸入響應時間：1.5ms以下。
輸入模塊
AJ65SBTB3-16D5
輸入形式：DC輸入，正極公共端/負極公共端。 輸入點數：16點。 輸入響應時間：1.5ms以下。
輸入模塊
AJ65SBTB3-16KD
輸入形式：DC輸入，正極公共端/負極公共端。 輸入點數：16點。 輸入響應時間：0.2ms以下，1.5ms以下,5ms以下,10ms以下。
輸入模塊

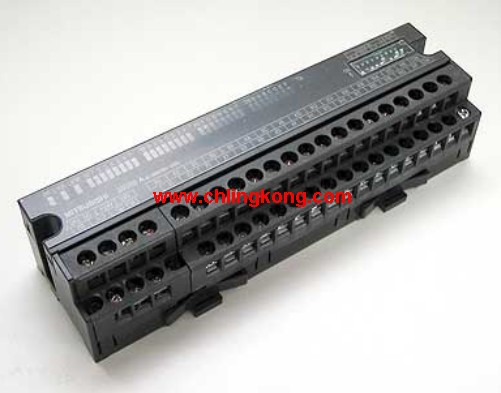

AJ65SBTB1-32D
輸入形式：DC輸入，正極公共端/負極公共端。 輸入點數：32點。 輸入響應時間：1.5ms以下。
輸入模塊
AJ65SBTB1-32D1
輸入形式：DC輸入，正極公共端/負極公共端。 輸入點數：32點。 輸入響應時間：0.2ms以下。
輸入模塊
AJ65SBTB1-32D5
輸入形式：DC輸入，正極公共端/負極公共端。 輸入點數：32點。 輸入響應時間：1.5ms以下。
