快速連接器型。
電壓輸入。
通道數：8通道。
占用站數：Ver.1模式下占用3站、Ver.2模式下占用1站。
站型：遠程設備站。
三菱plc硬件實施

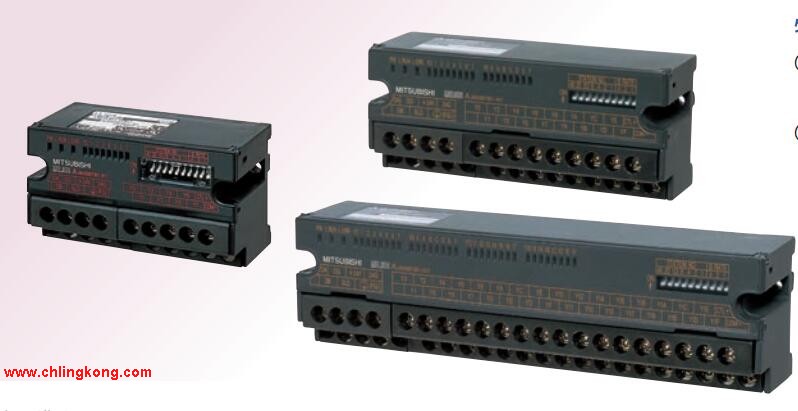

硬件實施方面主要是進行控制柜等硬件的設計及現場施工三菱AJ65SBTB3-16D5。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖AJ65SBTB3-16D5
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試三菱AJ65SBTB3-16D5。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：0.2ms以下，1.5ms以下,5ms以下,10ms以下。
額定輸入電壓/電流：DC12V/11mA三菱AJ65SBTB3-16D5。
輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC12V/0.5A。
外部連接：1線式/1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇三菱輸入模塊。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。輸入形式：DC輸入，正極公共端。
輸入點數：8點。
輸入響應時間：0.2ms以下。
額定輸入電壓/電流：DC24V/5mA。
外部連接：3線式。
快速連接器型三菱輸入模塊。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式三菱輸入模塊。輸入形式：DC輸入，正極公共端/負極公共端。
輸入點數：32點。
輸入響應時間：10ms以下。
額定輸入電壓/電流：DC24V/5mA。
外部連接：1線式。
A2C形狀端子臺型。
輸入輸出端子臺可拆卸型。
形狀和A2C輸入輸出模塊相同（相同安裝尺寸），
不需要加工安裝孔。輸入形式：DC輸入，負極公共端。
輸入點點數：16點AJ65SBTB3-16D5。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：：DC24V/5mA三菱AJ65SBTB3-16D5。
外部連接：3線式。
傳感器連接器型(E-CON型)。
采用業界標準E-CON型。
通過傳感器連接器簡單配線。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可進行3線式傳感器輸入。
