控制軸數：4軸。
運算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。

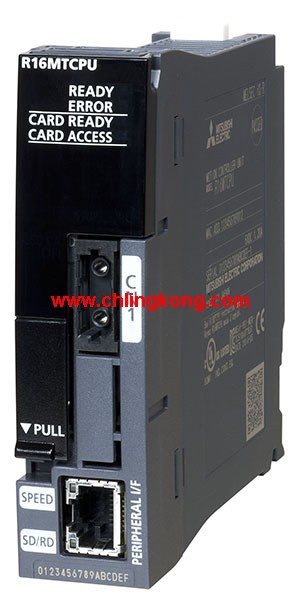

定位數據：600數據/軸三菱R16MTCPU。
啟動時間（運算周期0.444ms、1軸）：0.7ms。
伺服放大器連接方式：SSCNETⅢ/H。
站間距離（大）：100mR16MTCPU
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
定位控制(密封劑/膠粘劑涂敷設備等）。
同步控制/電子凸輪控制(拾放機、包裝機等）。
速度/扭矩控制(沖壓機、壓鑄成型機等）三菱R16MTCPU。
速度/位置控制切換(生產半導體晶片等）。
MELSEC iQ-R系列的簡易運動模塊、定位模塊、高速計數器模塊為智能功能模塊，
可分別通過簡易編程進行高速、的運動控制、定位控制和位置檢測。
簡易運動模塊具有與定位模塊同樣的操作便捷性，
可像運動控制器一樣進行同步控制、凸輪控制等控制三菱R16MTCPU。
可連接到支持伺服系統專用高速同步網絡SSCNETⅢ/H的伺服放大器上。
通過簡易編程進行運動控制。
可通過軟件實現齒輪、軸、變速機、凸輪的動作。
適合銑削加工的螺旋線插補。
常規啟動、高速啟動、多軸同時啟動。
的ON/OFF脈沖時間測量。1Gbps、主站/本地站三菱終端模塊。
CC-Link IE Field網絡是一種基于千兆位以太網的現場網絡，
整合了控制器分散控制、 I/O控制、安全控制、運動控制，可進行的控制。
可根據生產線、裝置、設備的布局，采用星型、線型和環型拓撲靈活進行配線。
構建靈活的網絡
星型拓撲
使用交換式集線器，在各模塊間進行星型連接三菱終端模塊。
采用星型拓撲時，可輕松添加從站。
線型拓撲
在各模塊間進行線型連接。
可降低配線成本。
環形拓撲
在各模塊間進行環型連接。
部分從站發生異常時，可通過環回功能，
僅使用正常的站繼續進行數據鏈接。
支持CC-Link IE Field網絡同步通信功能
可根據主站所的同步周期，通過CC-Link IE Field網絡使從站的控制周期同步三菱終端模塊。
據此，可使從站的動作時間與同一網絡上連接的的其它從站同步R16MTCPU。Max. 230.4kbps、 RS-232 1通道、 RS-4422/485 1通道三菱R16MTCPU。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODBUS?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能。
